Tổng quan về PLC

I. PLC là gì

1. Giới thiệu chung về PLC

tổng quan về plc
Module PLC- S7-1200 của hãng Siemen
PLC được viết tắt của cụm từ Programmable Logic Controller chính là bộ điều khiển logic on-off đầu vào input, đầu ra output của các tín hiệu số mà người thiết kế có thể lập trình được. Nói như vậy thì ngoài phần cứng PLC ra thì chúng ta còn phải lưu ý tới phần mềm đi kèm nữa. Thực ra nói là tín hiệu số nhưng ngày nay, hầu hết các PLC đều tích hợp khả năng xử lí cả tín hiệu analog nữa để đáp ứng những nhu cầu trong công nghiệp. Do vậy, khi nhắc đến bộ điều khiển logic, chúng ta cần phải mặc định chúng còn có khả năng lập trình xử lí tín hiệu tương tự.

2. PLC đứng ở đâu trong công nghiệp

plc s7 1500
Một số loại PLC và phụ kiện của hãng Siemen
Do khả năng xử lí tốt, cách lập trình tương đối trực quan với những kĩ sư điện và tuyệt đối tin cậy nên bộ lập trình logic PLC được sử dụng rộng rãi nhất trong công nghiệp. Chính vì vậy, hiện nay trên thế giới có rất nhiều hãng nổi tiếng phát triển loại sản phẩm này. Các ông lớn đã khẳng định được tên tuổi của mình phải kể đến như Siemen của Đức, Mitsubishi và Omron của Nhật, Delta của Đài Loan, ... và rất nhiều hãng khác đến từ Trung Quốc, Ấn độ, Pháp và Bỉ. Tuy vậy với việc đẩy mạnh công cụ xử lí và sự tiện dụng, dòng S7 của hãng Siemen đã chiếm lĩnh thị trường Việt Nam ngay từ khi mới bắt đầu vào Việt Nam và được giảng dạy ở khắp các đại học hàng đầu như Bách Khoa, Giao Thông, Công Nghiệp...
mua plc
Các dòng S7 PLC của Siemen

Trước kia, người ta thường phải dùng rất nhiều rơ-le trung gian để điều khiển đóng- ngắt trong các hệ thống điều khiển. Sự rắc rối trong khâu thiết kế, lắp đặt cũng như khó khăn trong bảo dưỡng bảo trì do số lượng rơ-le cũng như dây nối quá nhiều, nhất là mỗi khi thêm các thiết bị mới hay mở rộng xưởng sản xuất làm tiêu tốn quá nhiều chi phí cũng như thời gian. Hơn nữa, trong công nghiệp, việc sử dụng các rơ- le cũng như các dây nối là không tin cậy vì các nhược điểm quá lớn dưới đây:
- Khả năng hoạt động : hầu hết các rơ-le trung gian không thể đáp ứng được tần suất hoạt động lớn trong công nghiệp. Như các bạn đã biết, trong hệ thống, việc on-off các tín hiệu diễn ra liên tục và trong khoảng thời gian dài, Các tiếp điểm của rơ-le chỉ có khả năng đáp ứng được vài chục nghìn lần do vật liệu và kết cấu cơ khí bị giới hạn. Điều này đòi hỏi sự bảo dưỡng thay thế thường xuyên rất bất tiện, gây nên ảnh hưởng lớn tới quá trình sản xuất.
- Nhiệt độ và các yếu tố bên ngoài: Trong các nhà máy thì nhiệt độ ở mức khá cao, làm giảm thời gian sử dụng của rơ-le. Hơn nữa, khả năng bảo vệ khỏi hơi ẩm cũng như các chất độc hại bị hạn chế nhiều, do vậy độ tin cậy của rơ-le trong công nghiệp là rất thấp.
- Khả năng xử lí của rơ- le: do kết cấu tiếp điểm cơ khí nên độ trễ của các rơ-le đôi khi khiến cho các nhà thiết kế e dè khi sử dụng.
- Rơ-le chỉ có khả năng on- off điều này lấy đi tính cạnh tranh trong sự lựa chọn của các kĩ sư điện. PLC thiết kế tích hợp cả khả năng xử lí tín hiệu tương tự analog luôn là sự lựa chọn hàng đầu.
- Mở rộng và thay mới: Đến đây thì chắc hẳn các bạn cũng đồng ý với admin rằng, dùng PLC là sự lựa chọn tuyệt với. Kích thước vô cùng nhỏ gọn, chỉ việc thay chương trình mới và tất cả lại hoạt động mà không cần mua thêm bất cứ thiết bị nào trong phạm vi cho phép. Mà kể cả có mua thêm thì sau này cũng sẽ hạn chế hơn rất nhiều việc mua thêm trong các lần tiếp theo nữa do các modul mở rộng được trang bị số lượng input- output khá lớn.

plc là gì

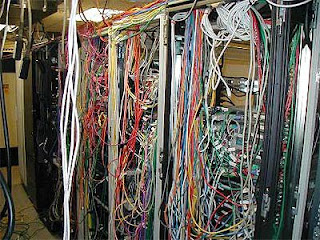

Tủ điện điều khiển sử dụng rơ-le

Đó là lí do PLC xuất hiện lúc đầu. PLC xuất hiện cắt giảm đáng kể chi phí và công sức xây dựng hệ thống điều khiển trong nhà máy. Đặc biệt trong những năm gần đây, PLC phát triển rầm rộ và thật khó có thể tìm thấy nhà máy công nghiệp nào không sở hữu một PLC.

mua plc giá rẻ
Tủ điện nhà máy sản xuất bao bì ở Hải Dương
Khoảng vài năm gần đây sự ra đời của Adruino mở ra một tương lai mới trong lĩnh vực điều khiển với mã nguồn mở. Tuy vậy trong PLC vẫn giữ vững vai trò trong công nghiệp bởi sự tin cậy trong hoạt động. Chúng hoạt động ổn định hơn rất nhiều so với Adruino, đặc biệt là với tần số cao. Tuổi thọ của PLC rất lâu nếu không muốn nói là tuyệt vời. Trong quá trình vận hành, người sử dụng có thể tin tưởng tuyệt đối vào bộ điều khiển lập trình được này.

3. Phần cứng PLC

Trên đây chúng ta đã được giới thiệu về vai trò của PLC trong công nghiệp cũng như những đánh giá sơ bộ giữa chúng với các thiết bị khác. Tới đây mọi người đã hiểu vì sao PLC là trái tim trong tủ điện công nghiệp rồi chứ. Tiếp theo admin sẽ giới thiệu cho mọi người cấu tạo của PLC. Trong phần này mọi người sẽ được tìm hiểu về phần cứng trước.

plc là gì
Modul CPU S7-1200 và các modul mở rộng

Về cơ bản thì phần cứng PLC chỉ cần có là CPU S7 XXXX là có thể điều khiển hệ thống được rồi (trong đó XXXX là 300, 400, 1200, 1500 các đời của dòng S7, mình sẽ giới thiệu kĩ hơn ở phần sau). Tuy vậy, mỗi CPU lại có khả năng làm việc khác nhau về chức năng( như có bao gồm khả năng xử lí tín hiệu analog hay không) về số lượng( đầu vào và ra input- output, bao nhiêu bộ đếm, bộ timer, bộ đếm chu kì nhanh), về khả năng lưu trữ... Do vậy, tùy thuộc vào hệ thống chuẩn bị thiết kế mà các kĩ sư điện có thể chọn lựa cho phù hợp. Ngoài ra, trong quá trình mở rộng hay thay đổi hệ thống, các modul mở rộng có thể được bổ sung do CPU chính đã tích hợp các cổng nối sẵn cho quá trình mở rộng sau này, vô cùng tiện lợi.
Để mình giới thiệu cho các bạn một chút về các chủng loại của PLC S7 1200( đây là dòng mới và mình hay dùng để thiết kế cho các dự án mình nhận được). Các bạn tham khảo bảng dưới đây nhé.

mua plc s7 200
Các dòng PLC S7- 1200
 Tiện đây giới thiệu luôn cho các bạn modul mở rộng của S7- 1200

modun mở rộng plc
Một modul mở rộng S7 1200
Như vậy, hôm nay mình đã giới thiệu cho các bạn bài viết về tổng quan PLC để bước đầu các bạn có khái niệm về nó. Phần mềm của PLC mình sẽ giới thiệu tiếp cho các bạn trong bài tới. Các bạn có thể tìm hiểu thêm về các đời, các modul CPU, các modul mở rộng ở đây.
